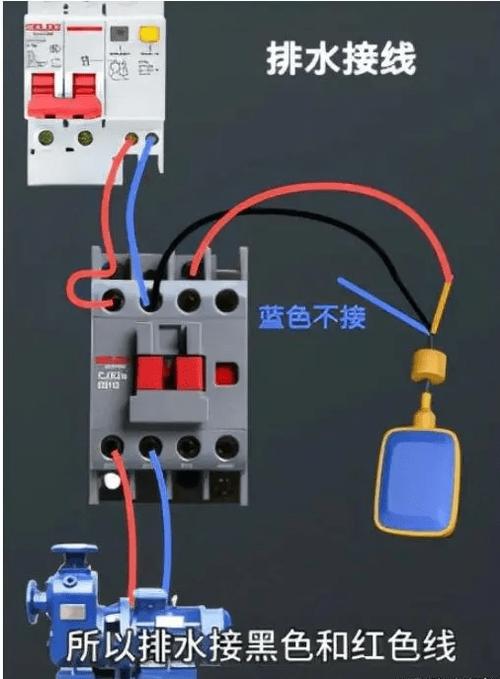

220V水泵交流接触器接线图主要展示主电路与控制电路的连接方式。主电路接线:电源L、N分别接接触器主触点L1、L2,出线T1、T2接水泵电机。控制电路接线:通常将停止按钮、启动按钮、接触器线圈及热继电器辅助触点串联于电源L与N之间,实现启停与过载保护。图中接触器常开辅助触点与启动按钮并联形成自锁,确保松开按钮后接触器持续吸合。接线时需严格遵循图示,确保安全可靠。
